剛性葉輪給料機
點擊： 次
剛性葉輪給料機用于粉狀和小顆粒狀物料連續均勻給料,根據剛性葉輪給料機給料量大小由幾十種規格供用戶選擇,剛性葉輪給料機廠家圖紙設計熱線:03175569122
剛性葉輪給料機 詳細參數
剛性葉輪給料機介紹
剛性葉輪給料機主要用于粉狀和小顆粒狀的各種物料連續、均勻給料，利用葉輪機械旋轉原理，上部料倉中的物料依靠自重落在葉片之間的容積中，隨葉輪的旋轉將殼體上部料倉的物料均勻卸出，是國內目前用途廣，的一種給料設備，也是化工生產、冶金制造、水泥、建材、鋼鐵、環保設備、食品等行業的主要配套設備。
剛性葉輪給料機組成特點
剛性葉輪給料機是由電機、殼體、端蓋、轉子、主軸、壓蓋、密封填料、葉輪、減速機、基座等零部件組成，采用法蘭螺栓連接，具有安裝簡易、調試簡單、使用方便、維護簡單的特點。
普惠剛性葉輪給料機根據傳動方式分為直連傳動、鏈條傳動、皮帶傳動三個系列，物料進、出口又分為方形和圓形兩個系列，根據給料量和法蘭內徑的大小，由幾十個規格供用戶選擇，也可根據給料量的大小、物料顆粒大小、物料溫度、使用要求，采用鑄鐵、鑄鋼、碳鋼、錳鋼、不銹鋼等材質設計生產。

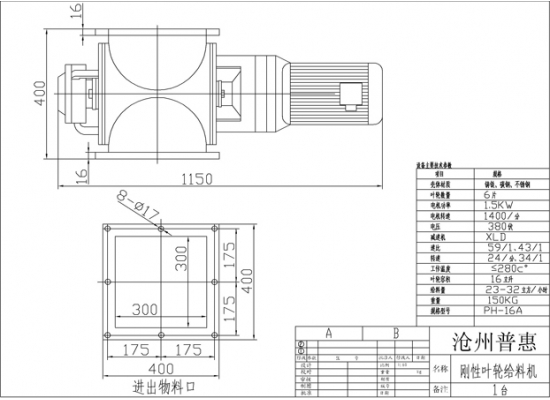

剛性葉輪給料機圖紙
剛性葉輪給料機安裝尺寸與給料量參數表
普惠剛性葉輪給料機廠家安裝尺寸說明：A1為方形法蘭外徑尺寸，B1為方形法蘭螺栓孔中心尺寸，C1為方形法蘭內徑尺寸，A為圓形法蘭外徑尺寸，B為圓形法蘭螺栓孔中心尺寸，C為圓形法蘭內徑尺寸，H為高度，L為總長度。
|
型號 |
每轉體積 |
電機功率 |
轉速 |
卸料量 |
轉速 |
卸料量 |
剛性葉輪給料機安裝聯接尺寸 |
|||||||||
|
kw |
r/min |
m³/h |
r/min |
m³/h |
ΦA |
ΦB |
ΦC |
A1 |
B1 |
C1 |
H |
L |
N-Φ |
|||
|
2型 |
2立升/轉 |
0.75 |
24 |
2.8 |
34 |
4 |
Φ250 |
Φ200 |
Φ150 |
240 |
200 |
150 |
240 |
870 |
8-Φ11 |
|
|
4型 |
4立升/轉 |
0.75 |
24 |
5 |
34 |
8 |
Φ280 |
Φ240 |
Φ180 |
280 |
230 |
180 |
280 |
910 |
8-Φ13 |
|
|
6型 |
6立升/轉 |
0.75 |
24 |
8 |
34 |
12 |
Φ300 |
Φ260 |
Φ200 |
300 |
250 |
200 |
300 |
930 |
8-Φ13 |
|
|
8型 |
8立升/轉 |
0.75 |
24 |
11 |
34 |
16 |
Φ320 |
Φ280 |
Φ220 |
330 |
270 |
220 |
320 |
995 |
8-Φ13 |
|
|
10型 |
10立升/轉 |
1.1 |
24 |
14 |
34 |
20 |
Φ340 |
Φ300 |
Φ240 |
340 |
290 |
240 |
340 |
1030 |
8-Φ15 |
|
|
12型 |
12立升/轉 |
1.1 |
24 |
17 |
34 |
24 |
Φ360 |
Φ320 |
Φ260 |
360 |
310 |
260 |
360 |
1050 |
8-Φ15 |
|
|
14型 |
14立升/轉 |
1.1 |
24 |
20 |
34 |
28 |
Φ380 |
Φ340 |
Φ280 |
380 |
330 |
280 |
380 |
1070 |
8-Φ18 |
|
|
16型 |
16立升/轉 |
1.5 |
24 |
23 |
34 |
32 |
Φ400 |
Φ360 |
Φ300 |
400 |
350 |
300 |
400 |
1090 |
8-Φ18 |
|
|
18型 |
18立升/轉 |
1.5 |
24 |
25 |
34 |
36 |
Φ440 |
Φ380 |
Φ320 |
420 |
370 |
320 |
440 |
1140 |
8-Φ18 |
|
|
20型 |
20立升/轉 |
1.5 |
24 |
28 |
34 |
40 |
Φ450 |
Φ400 |
Φ340 |
450 |
390 |
340 |
450 |
1160 |
8-Φ18 |
|
|
26型 |
26立升/轉 |
2.2 |
24 |
34 |
34 |
53 |
Φ500 |
Φ460 |
Φ400 |
500 |
450 |
400 |
520 |
1260 |
8-Φ18 |
|
|
30型 |
30立升/轉 |
2.2 |
24 |
43 |
34 |
61 |
Φ560 |
Φ500 |
Φ440 |
550 |
490 |
440 |
560 |
1335 |
8-Φ18 |
|
|
40型 |
40立升/轉 |
3 |
24 |
57 |
34 |
81 |
Φ610 |
Φ550 |
Φ480 |
600 |
540 |
480 |
620 |
1470 |
16-Φ18 |
|
|
50型 |
50立升/轉 |
4 |
24 |
72 |
34 |
102 |
Φ650 |
Φ590 |
Φ500 |
640 |
585 |
500 |
680 |
1500 |
16-Φ18 |
|
|
60型 |
60立升/轉 |
5.5 |
24 |
86 |
34 |
122 |
Φ750 |
Φ680 |
Φ600 |
740 |
680 |
600 |
750 |
1500 |
16-Φ18 |
|
剛性葉輪給料機廠家
普惠除塵作為剛性葉輪給料機廠家，具有的設計、生產經驗、可根據安裝環境和給料量、安裝尺寸、圖紙要求設計生產，適用于高溫給料、氣力送料、粉料的連續均勻給料。同時普惠剛性葉輪給料機廠家還配套生產各種三通分料閥、手動插板門、電動插板閥、星型卸料器、鎖氣器、星型卸灰閥、螺旋輸送機、粉塵加濕攪拌機、鏈式輸送機等設備。
