手動插板門
點擊： 次
普惠手動插板門生產廠家,提供各種方形與圓形手動插板門的實物圖片,連接尺寸,報價,技術參數,手動插板門廠家熱線03175569122 手動插板門 詳細參數

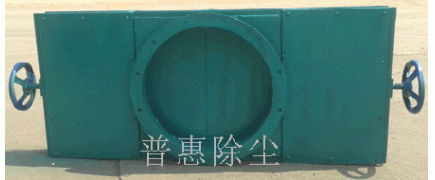

手動插板門介紹
手動插板門生產廠家普惠除塵，提供各種手動插板門圖片、報價、技術參數與規格型號，主要分為方形與圓形兩個系列，應用在冶金、建材、化工、糧食等行業部門的灰斗與料倉的下方，經常和星型卸料裝置、電動卸料器、螺旋輸送機等配套使用。
手動插板門作為非密閉閥門主要由絲杠、手輪、殼體、插板等組成，根據安裝使用要求采用碳鋼與不銹鋼作為主要原材料，采用法蘭連接、具有安裝簡易、操作簡易、維護簡單、使用壽命長的優點。
手動插板門外形尺寸表
（￠A為圓法蘭外徑尺寸，￠B為圓法蘭中心距尺寸，￠C為圓形法蘭內徑尺寸，A*A為方法蘭外徑尺寸，B*B為方法蘭中心距尺寸，C*C為方法蘭內徑尺寸，H為方形高度，H1為圓形高度）
|
型號 |
￠A |
￠B |
￠C |
H1 |
H |
A*A |
B*B |
C*C |
材質 |
溫度 |
孔徑 |
|
200型 |
310 |
260 |
200 |
160 |
100 |
300 |
250 |
200 |
碳鋼 不銹鋼 |
≤300℃ |
8-φ13 |
|
220型 |
320 |
280 |
220 |
160 |
100 |
310 |
270 |
220 |
8-φ13 |
||
|
240型 |
340 |
300 |
240 |
160 |
100 |
330 |
290 |
240 |
8-φ13 |
||
|
260型 |
360 |
320 |
260 |
160 |
100 |
360 |
310 |
260 |
8-φ13 |
||
|
280型 |
380 |
340 |
280 |
160 |
100 |
380 |
330 |
280 |
8-φ13 |
||
|
300型 |
400 |
360 |
300 |
160 |
100 |
400 |
350 |
300 |
8-φ18 |
||
|
320型 |
420 |
380 |
320 |
160 |
100 |
420 |
370 |
320 |
8-φ18 |
||
|
340型 |
440 |
400 |
340 |
160 |
100 |
440 |
390 |
340 |
8-φ18 |
||
|
400型 |
500 |
460 |
400 |
160 |
100 |
500 |
450 |
400 |
8-φ18 |
||
|
440型 |
540 |
500 |
440 |
180 |
120 |
540 |
490 |
440 |
8-φ18 |
||
|
500型 |
660 |
600 |
500 |
200 |
120 |
660 |
600 |
500 |
12-φ18 |
||
|
600型 |
750 |
680 |
600 |
300 |
200 |
750 |
680 |
600 |
16-φ18 |
||
|
700型 |
850 |
780 |
700 |
300 |
200 |
850 |
780 |
700 |
16-φ20 |
||
|
800型 |
950 |
880 |
800 |
300 |
200 |
950 |
880 |
800 |
20-φ20 |
||
|
900型 |
1050 |
980 |
900 |
300 |
200 |
1050 |
980 |
900 |
20-φ20 |
||
|
1000型 |
1150 |
1080 |
1000 |
300 |
200 |
1150 |
1080 |
1000 |
20-φ20 |
廠家采購指南
在采購手動插板門時要請說明規格型號與連接尺寸，主要材質等，也可參考以上外形尺寸表進行選型，同時我廠也可根據使用要求生產各種氣動插板閥、電動插板門、電動卸料器、重錘翻板閥等配套產品。
