電動插板閥
點擊： 次
電動插板閥是控制料倉或管道粉料流通系統的理想設備,電動插板閥用于冶金,礦山,建材,化工等行業,可根據電動插板閥型號和使用要求定制生產,電動插板卸料閥廠家03175569122 電動插板閥 詳細參數
電動插板閥介紹
電動插板閥主要應用于冶金、礦山、建材、化工、水泥等行業小顆粒物料的流量控制，也可用于電動插板閥下方設備檢修時的硬關閉，電動插板閥具有工作平穩、安裝、調試、操作靈活、使用壽命長，省時與省力等優點。
電動插板閥采用全通徑流通設計，是控制料倉或管路系統中小顆粒狀物料流量的理想設備，是國內目前用途廣、實用性較強、造價低的一種電動插板卸料閥，受到國內用戶一致好評。
電動插板閥的組成

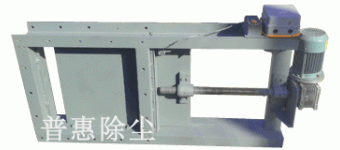

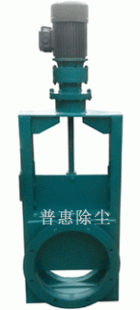

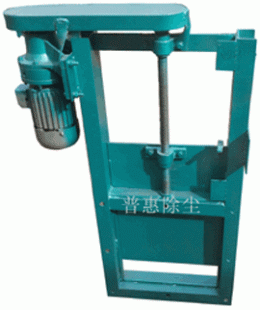

電動插板閥主要是由電機，減速機，框架，插板，絲杠，鏈條，齒輪，控制器等組成，可采用鏈條式或直連式傳動帶動插板上下運行，達到開啟與關閉的目的。通常電動插板閥采用法蘭連接分為方形法蘭與圓形法蘭兩個系列，有幾十個規格尺寸可供選型，也可根據安裝尺寸要求進行定制生產。
電動插板閥外形尺寸表
|
規格型號 |
￠A |
￠B |
￠C |
H |
H |
A*A |
B*B |
C*C |
H |
溫度 |
電動功率 |
孔徑 |
|
PH6型 |
300 |
260 |
200 |
100 |
160 |
290 |
250 |
200 |
100 |
≤300℃
|
0.37 |
8-φ13 |
|
PH8型 |
320 |
280 |
220 |
100 |
160 |
310 |
270 |
220 |
100 |
0.37 |
8-φ13 |
|
|
PH10型 |
340 |
300 |
240 |
100 |
160 |
330 |
290 |
240 |
100 |
0.37 |
8-φ13 |
|
|
PH12型 |
360 |
320 |
260 |
100 |
160 |
360 |
310 |
260 |
100 |
0.37 |
8-φ14 |
|
|
PH14型 |
380 |
340 |
280 |
100 |
160 |
380 |
330 |
280 |
100 |
0.37 |
8-φ14 |
|
|
PH16型 |
400 |
360 |
300 |
100 |
160 |
400 |
350 |
300 |
100 |
0.55 |
8-φ14 |
|
|
PH18型 |
420 |
380 |
320 |
100 |
160 |
420 |
370 |
320 |
100 |
0.55 |
8-φ18 |
|
|
PH20型 |
440 |
400 |
340 |
100 |
160 |
440 |
390 |
340 |
100 |
0.55 |
8-φ18 |
|
|
PH26型 |
500 |
460 |
400 |
100 |
160 |
500 |
450 |
400 |
100 |
0.75 |
8-φ18 |
|
|
PH30型 |
540 |
500 |
440 |
120 |
180 |
540 |
490 |
440 |
120 |
0.75 |
8-φ18 |
|
|
PH40型 |
660 |
610 |
500 |
120 |
200 |
660 |
610 |
500 |
120 |
0.75 |
8-φ18 |
|
|
PH50型 |
730 |
680 |
600 |
120 |
200 |
730 |
680 |
600 |
120 |
1.1 |
12-φ20 |
電動插板閥訂購指南
您在訂購電動插板閥時請與我公司銷售人員進行詳細的技術、安裝尺寸溝通，注明電動插板卸料閥外形尺寸、電機功率、殼體材質、粉料特性等說明，方便幫您選型。
普惠除塵作為的電動插板閥廠家可以根據安裝尺寸、圖紙型號、材質要求等定制生產，為用戶提供、位的產品，同時還配套生產氣動插板閥、手動插板閥、三通分料閥、重錘翻板閥、旋轉卸料閥、電動翻板閥等配套產品，方便用戶選型。
